振动研磨机 密封制样粉碎机 振动研磨机 密封制样粉碎机，是冶金、矿石、煤炭研磨机，由一个具有弹簧支撑的旋转的圆盘组成研磨装置，该圆盘延水平方向进行振动，由此产 生了研磨盘元件加速的离心运动和翻滚运动，通过冲击力和摩擦力的作用来实现对样品的研磨和粉碎。 适用于脆性的或者非常坚硬样品的研磨。可用于矿物，矿石，煤块物理分析和化学分析样品的预处理，特别适合以下材料的研磨：钢铁冶炼过程中经猛烈熔烧过的矿渣，铸铁样品，添加剂，岩石样品及生产原料样品。
密封式制样机
密封式制样机是对少量物料进行细碎（粒度<0. 2mm）的设备。目前煤炭制用的该类设备很多，但它们的破碎原理和基本结构相同，只是每机配备的研磨钵数，每钵的装样量，装料粒度不同而已。鹤壁天鑫密封式制样机进行介绍。
一、结构和原理

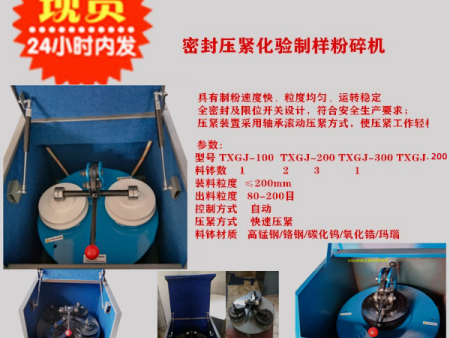

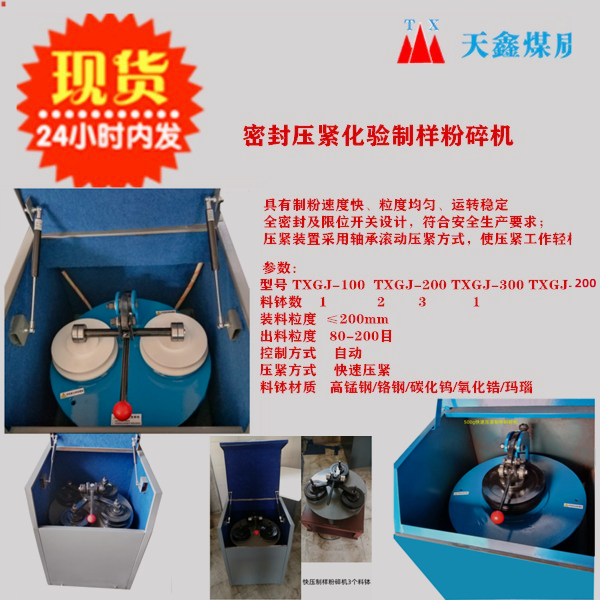

单钵密封式制样机由电动机、偏心锤、振动弹簧、粉碎装置、压紧装置、机架、机壳及控制装置等部件组成。其中粉碎装置由冲击（料钵）冲击环、冲击块和钵盖组成；压紧装置由高低支架、压板、压紧螺钉和蝶形螺母组成。
2.破碎机理 通过安装在电机轴端的偏心锤将电机的回转能量转换为具有频率的振荡力，使粉碎装置的冲击环、冲击块在料钵内对物料进行撞击、碾压、研磨而粉碎。
二、主要技术参数
型 号
参 数
TXGJ-1/100A (B)
TXGJ -2/100A (B)
TXGJ -3/100A (B)
TXGJ ~7/100A ( B)
料钵个数／个
l
2
3
7
装料量／（g．钵“）
150
2×150
3×150
7×150
装料料度/mm
<20
<20
< 20
<13
排料粒度／网目
80—200
80—200
80一200
100一200
控制方式
自动
自动
自动
自动
粉碎时间/min
<2
<2
<3
<5
电动机型号
Y90L - 6B
Y90L - 6B
Y90L - 6B
Y90L - 6B
功率/kW
1.1
1.5
1.5
1.1
电机转速／(r．min_1)
960
960
960
960
热过载继电器
3. 4A
4. 2A
4. 2A
电源电压/v
三相380
三相380
三相380
三相380
外形尺寸/mm
500 x 500 x 730
500×500×730
500 x 500 x 730
800 x 700 x 800
整机质量/kg
180
190
200
330
