密封对辊破碎机Φ200×75

价格: 价格面议
更多信息
分享:
关键词: 密封对辊破碎机   密封双辊破碎机
产品介绍

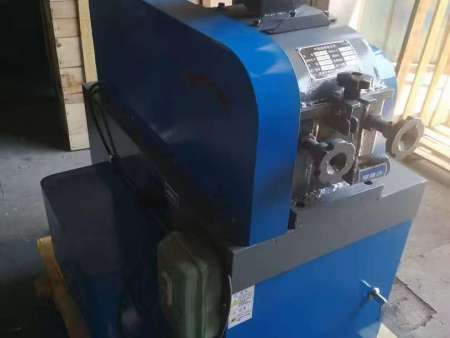

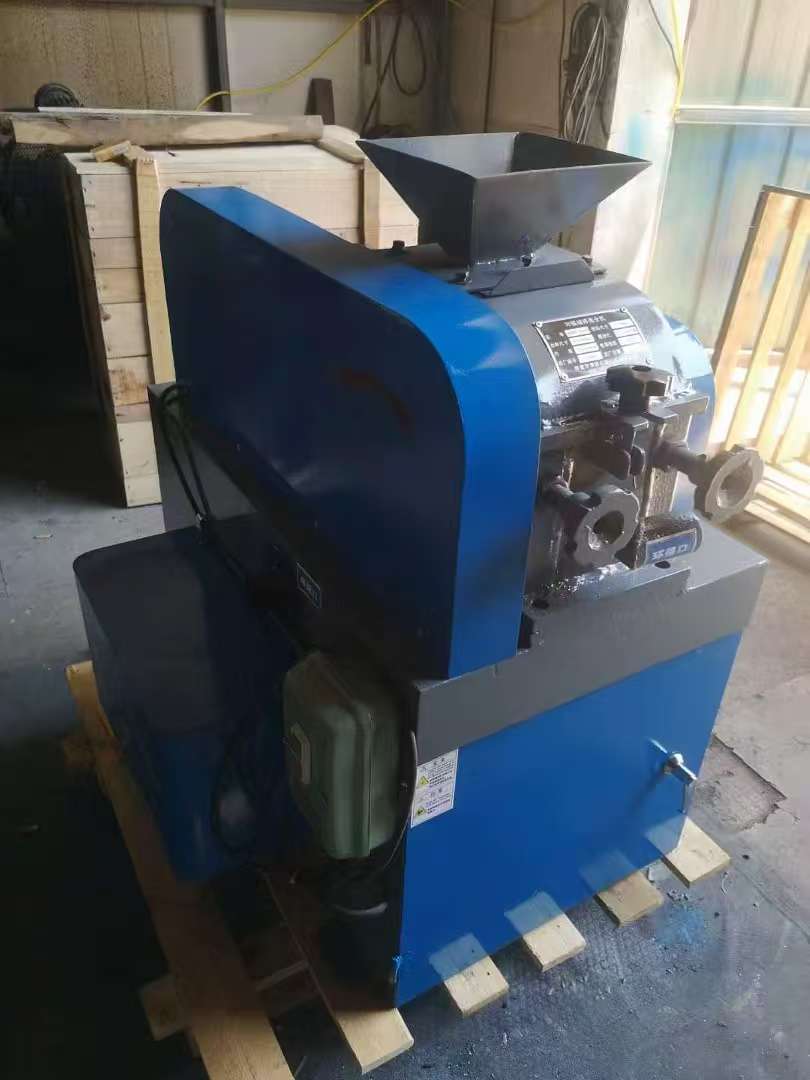

  XPZ密封对辊破碎机Φ200×75

本机辊面为光辊

    对辊(或双辊)破碎机适用于细碎各种中等或低硬度的物料。其抗压强度一般在700kg/cm2以下。该类破碎机按其轧辊尺寸、人料口尺寸、入料粒度、排料粒度和效率等的不同而分为不同类型,但它们的工作原理和基本结构相同。

一、工作原理和结构

密封对辊破碎机的主要工作部件是两根水平轴上平行安装的两个作相对转动的轧辊。物料进入破碎腔被轧辊轧碎后,通过两轧辊间的缝隙进入接料斗,调节缝隙大小即可改变排料粒度。

    2.结构

    对辊破碎机一般分为箱盖、箱体、轧辊、传动机构、间隙调节机构、弹簧压紧机构和机座等部分构成。

    (1)箱盖。箱盖包括箱盖、给料斗、给料斗插板和夹板等。给料斗插板用以控制给料口尺寸,从而控制给料速度;夹板用以控制物料流向,防止流到轧辊外和物料撞击磨损箱体。

    (2)箱体。箱体两侧装有弹簧压紧机构和间隙调节机构,体内装有两个轧辊。

    (3)轧辊。主动轧辊包括主动轴、轧辊、胶带轮、轴承、底部带槽的轴承座和链轮等,主动轴的一端装胶带轮,另一端装链轮,中间装轧辊并由轴承座固定在机座上。从动轧辊包括从动轴、轧辊、轴承、底部带槽的轴承座和链轮等。从动轴(副轴)装有链轮,中间装有轧辊。

    (4)传动机构。传动机构包括电动机、胶带轮、链轮、链轮(张紧轮)。电动机通过胶带轮和胶带带动主动轧辊转动,后者通过链轮带动链轮(张紧轮),它再带动从动轧辊沿与主动轧辊转向相反的方向转动。

    (5)间隙调节机构。该机构由手轮、调节螺栓、锁紧螺母及滑螺杆组成,装在主动轧辊轴承座底面导向键槽右部。旋动手轮可使主动轧辊沿导向键槽滑动,从而改变轧辊间间隙。

  (6)弹簧压紧机构。该机构由压紧弹簧、弹簧座、调节螺杆及紧锁螺母等组成。它

平装在从动轧辊轴承座侧面的圆形槽内,其作用是当较硬的非破碎物进入破碎腔时,弹簧被压缩从动轧辊沿导向键左移,轧辊间缝隙增大、非破碎物被排出。

  二、对辊破碎机主要技术参数


    型    号

    参  数







 XPZ - 250 x150



 XPZ - 200 x125



 XPZ - 200×75B

    轧辊尺寸/mm

    250×150

    200×125

    200×75

    给料粒度/mm

   <13

   <13

   <13

    排料粒度/mm

   <3 -1

   <3—1

   <3 -1

  生产率/(kg)

    400~ 300

    350_ 250

    300—200

  轧辊转速/(r/min)

    400

    400

    400

    电动机型号

    Y112M -4

    YlOOLl -4

    Y90L -4

    电动机功/kW

    4

    3

    1.5

    电源电压/v

    三相380

    三相380

    三相380

    外形尺寸/mm

750 x 500 x 900

750 x 500 x 870



    640×455×875

    质量/kg

    350

    350

    230
