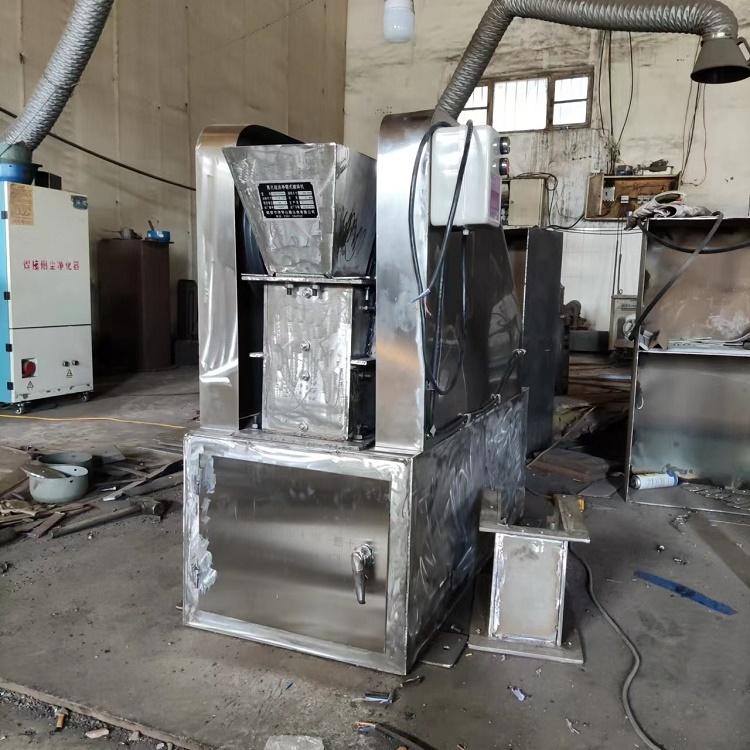

负悬挂颚式破碎机TXPE150*125

价格: 价格面议
更多信息
分享:
关键词: 负悬挂颚式破碎机
产品介绍

负悬挂颚式破碎机 实验室TXPE-150*125小型碎石机 实验室破碎机可调档位

负悬挂颚式破碎机(带除尘口)适用于实验室和生产用精碎、中碎、细碎物料,主要供煤炭、电力、矿山、地质、化工、冶金、建材及化工等行业实验室环保

本机能粗碎、中碎抗压强度≤24kg/cm2的各种矿石及原料;破碎比大,粒度均匀,出料粒度大小可调;密封式机型避免了破碎过程中粉尘外溢,不污染环境,利于操作人员健康。

产品结构及原理:

本机主要由机体、动颚、偏心轴、颚板、飞轮、皮带轮、活动部件、电动机、进料斗、接料斗等另部件组成。

运动由电动机皮带轮三角通过皮带皮带轮传动偏心轴,使动颚按照已调整好的轨迹进行运动,从而将破碎腔内的物料进行破碎。

机提系整体钢结构,前壁上装有固定颚板。在破碎腔左右的机架侧壁上装有边护板以防机架侧壁的磨损。

动颚为一成型的铸造件,正面装有活动颚板。其上部借偏心轴与滚动轴承悬挂在机架上,下部支承在活动部件上,并与活动部件成滚动接触。在偏心轴两端装有飞轮和带槽的皮带轮。机体连接机座,电动机滑道用螺栓固定在机座上。

在动颚的支撑系统中,有铆销联接装置,当破碎物中混有不能破碎的硬物(如铁块等)时,即破碎机在超负载的情况下,铆销会迅速断裂,起着保险作用,保护破碎机其它重要机件不受损伤。

在机器左边装有带调整节距的把手,此把手是调节排料口大小的。通过调节把手,可调整排料口间距。同时在颚板磨损时,通过该把手的调节,对排料口间距进行补偿。

产品应用范围:

各大科研机构、大中专院校实验室用。

产品规格及技术参数:

型号             进料口尺寸(mm)    进料粒度(mm)   出料粒度(mm)  生产量kg/h     主轴转速

负悬挂100×60      100×60             50              0.1-15           45-550        600转/分

负悬挂100×125     100×125            100             2-35             300-2000      375转/分

负悬挂150×125      50×125            120             4-45             500-3000      375转/分
